Vi har genomfört installation av elbilsladdare med dynamisk effektstyrning och åtkomstkontroll i Katarina, Södermalm, Stockholms län. Arbetet inleddes med en förstudie av befintlig elanläggning, mätning av belastningsprofil och dimensionering av kablage samt skydd. Dynamisk laststyrning installerades genom strömtransformatorer på inkommande matning till fastigheten; styrningen anpassar tillgänglig laddström i realtid för att inte överstiga huvudsäkringsnivåer. Vi tog fram ritningsunderlag och placeringsskisser, samordnade med förvaltare om framkomlighet och brandceller samt planerade tider för avstängningar och provning så att fastigheten kunde vara i drift under hela entreprenaden.

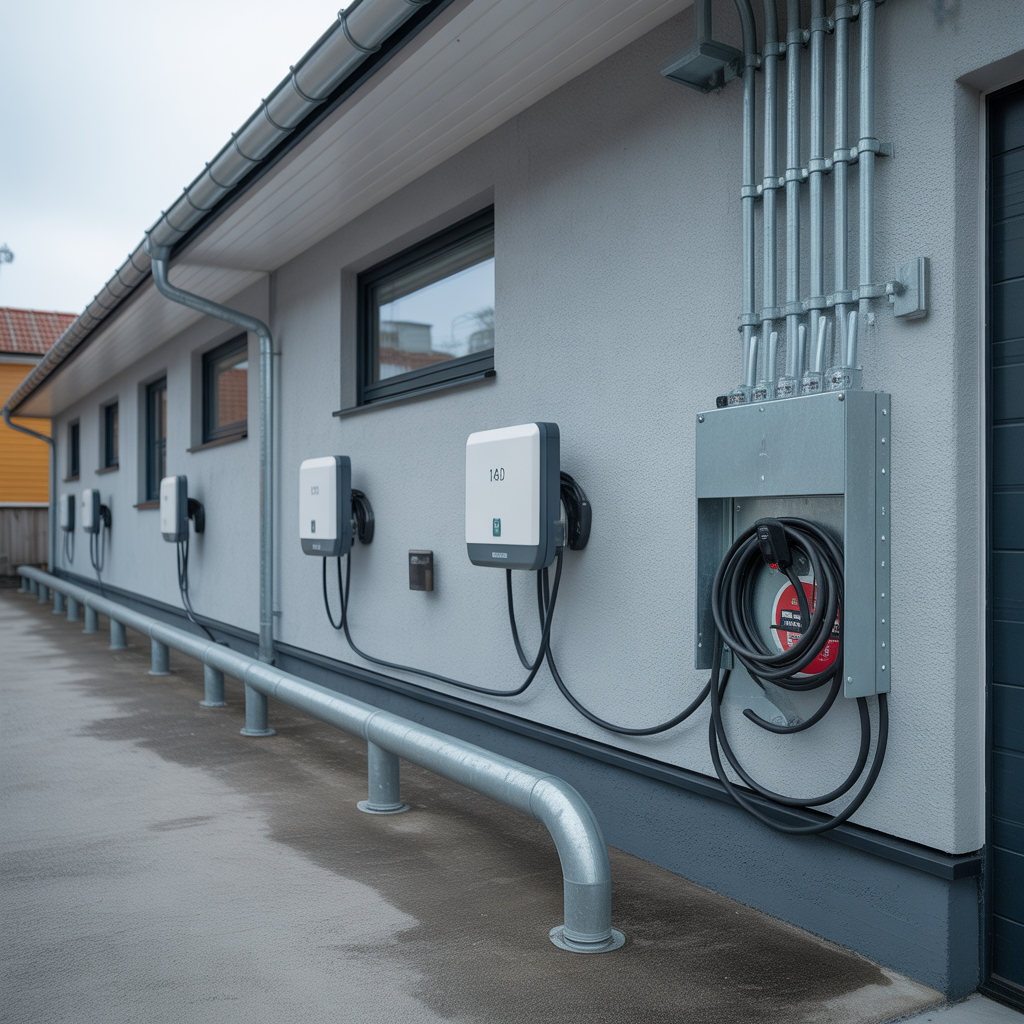

Matningen till laddpunkterna sker via en ny undercentral med automatsäkringar, överspänningsskydd och jordfelsbrytare anpassad för elbilsladdning. Vi drog halogenfria kablar med dimensioner valda efter spänningsfall, omgivningstemperatur och kortslutningskrav, huvudsakligen på galvaniserade kabelstegar och i skyddsrör där så krävdes. Genomföringar kärnborrades och brandtätades enligt gällande klassning, och all infästning dimensionerades för aktuell väggstruktur. Laddpunkterna monterades väggnära med korrekt höjd, mekaniskt skydd mot påkörning och märkning av grupper och säkringar. Åtkomstkontrollen bygger på kort/tagg och individuella behörigheter; energimätning per uttag möjliggör uppföljning och rättvis fördelning, och administreras via ett säkert webbgränssnitt.
Kvalitetssäkringen följde vårt egenkontrollprogram enligt gällande elinstallationsregler. Vi utförde isolationsmätning, skyddsledarkontinuitet, loopimpedans och utlösningsprov av jordfelsbrytare, verifierade fasföljd och mätte förimpedans för att säkerställa tillräcklig kortslutningsnivå. Laststyrningens funktion provades under verklig belastning, inklusive prioriteringslogik mellan samtidiga fordon. Samtliga kablar och apparater märktes, relationshandlingar med enkellinjeschema och kabellistor överlämnades, och drift- och skötselinstruktioner gicks igenom på plats. Arbetsområdet hölls avspärrat och dammhantering skedde med punktutsug och städning löpande för att minimera störningar för boende. Efter avslutad driftsättning sattes skyltning upp för nödstopp och räddningsvägar kontrollerades.
