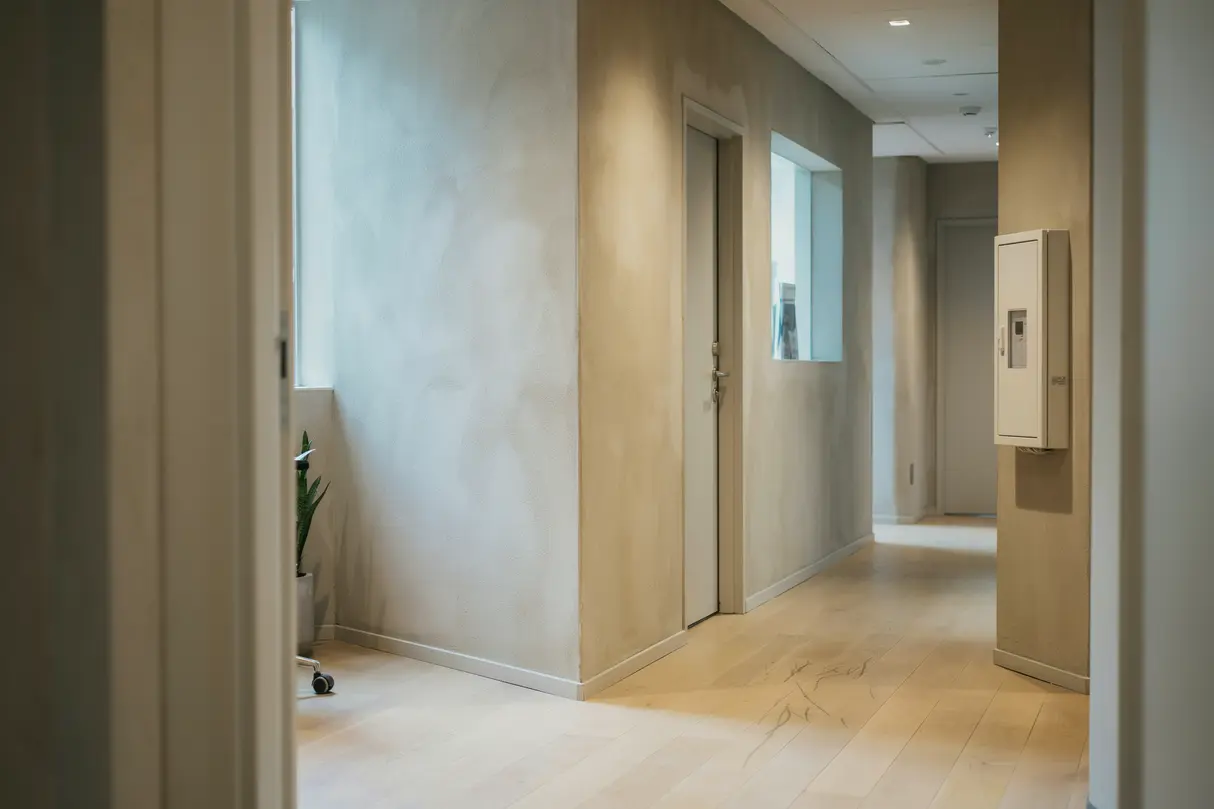

Elcentralbyte med jordfelsbrytare i kontorslokal i Hornstull, Södermalm

Projektet gällde ett komplett elcentralbyte med installation av jordfelsbrytare i en kontorslokal i Hornstull på Södermalm. Arbetet utfördes åt en kontorshyresgäst som behövde en säkrare och mer driftsäker anläggning inför en omflyttning av arbetsplatser under 2026. Målet var att ersätta en åldrad central, öka personsäkerheten med jordfelsbrytare och samtidigt minimera driftstopp för personalen.

Så utfördes elcentralbytet

Uppdraget inleddes med ett platsbesök där befintlig central, lastfördelning och kabeldragningar dokumenterades. Vi genomförde isolationsmätningar och kontroll av skyddsledarsystemet, samt gick igenom behovsbilden med kunden. En avbrottsplan togs fram så att kritiska funktioner i kontoret, som nätverk och belysning i gemensamma ytor, påverkades så lite som möjligt. Tidsfönstret för frånkoppling planerades till tidig morgon för att undvika störningar, och provisorisk belysning för korridor och entré förbereddes.

Demonteringen av den gamla centralen utfördes efter fullständig frånkoppling och spänningslöshetskontroll. Vi låste och märkte avsäkringar enligt intern elsäkerhetsrutin och tog ned den slitna kapslingen. Ny normkapslad metallcentral monterades på befintlig plats för att passa rumsgeometrin och kabelinföringar. Inne i centralen installerades DIN-skenor med dvärgbrytare av C-karaktäristik för belysning och uttag, samt en separat brytare för serverhörnan. Två jordfelsbrytare typ A på 30 mA sattes in, där vi delade upp grupperna för att uppnå bra selektivitet och minska risk för onödiga frånslag. En tydligt märkt huvudbrytare placerades överst i centralen för enkel manövrering.

Befintliga ledningar kontrollerades och förlängdes där det behövdes med FK-ledare 1,5 mm² för belysning och 2,5 mm² för uttag. Fördelarskenor och fasskena monterades för en prydlig och säker anslutning. Vi kompletterade med nya noll- och skyddsledarskenor och använde WAGO-klämmor för tydliga och säkra kopplingar inne i kapslingen. Samtidigt sattes nya genomföringsbussningar i kapslingens knockouts för att skydda kablarna. Gruppschemat uppdaterades löpande under installationen så att varje gruppnummer, säkringsstorlek och tillhörande yta i lokalen stämde.

Efter färdig inkoppling provades hela anläggningen. Vi genomförde funktionstest av alla grupper, mätte utlösningstider på jordfelsbrytarna och kontrollerade loopimpedans i representativa uttag. Där det behövdes justerades lastbalansen mellan faser för att sänka toppbelastningarna. Etiketter för grupper och huvudbrytare monterades med slitstarkt märksystem, och ett tydligt laminerat gruppschema placerades på insidan av luckan.

Resultatet gav en modern, lättservad och säker central som uppfyllde kraven enligt gällande standarder 2026. Driftstoppet begränsades till ett kort, planerat fönster och personalen kunde återgå till arbetet utan störningar. Kunden fick överlämning med testrapport, uppdaterad dokumentation och råd om periodisk provning av jordfelsbrytarna. Lokalen fick förbättrad personsäkerhet, bättre selektivitet och en tydligt märkt elmiljö som underlättade framtida service och eventuella utökningar.
